Qué presión de hormigonado pueden absorber los conectores KAP-Steel-Wave?

De acuerdo con la homologación europea ETA-15/0224 del sistema de muro doble de Kappema, los cálculos para los conectores KAP-Steel-Wave se han realizado con el método del coeficiente de seguridad global.

En el certificado de homologación se establece un valor de 13,3 N de presión de hormigonado por cada varilla, con un espesor de panel de 55 mm.

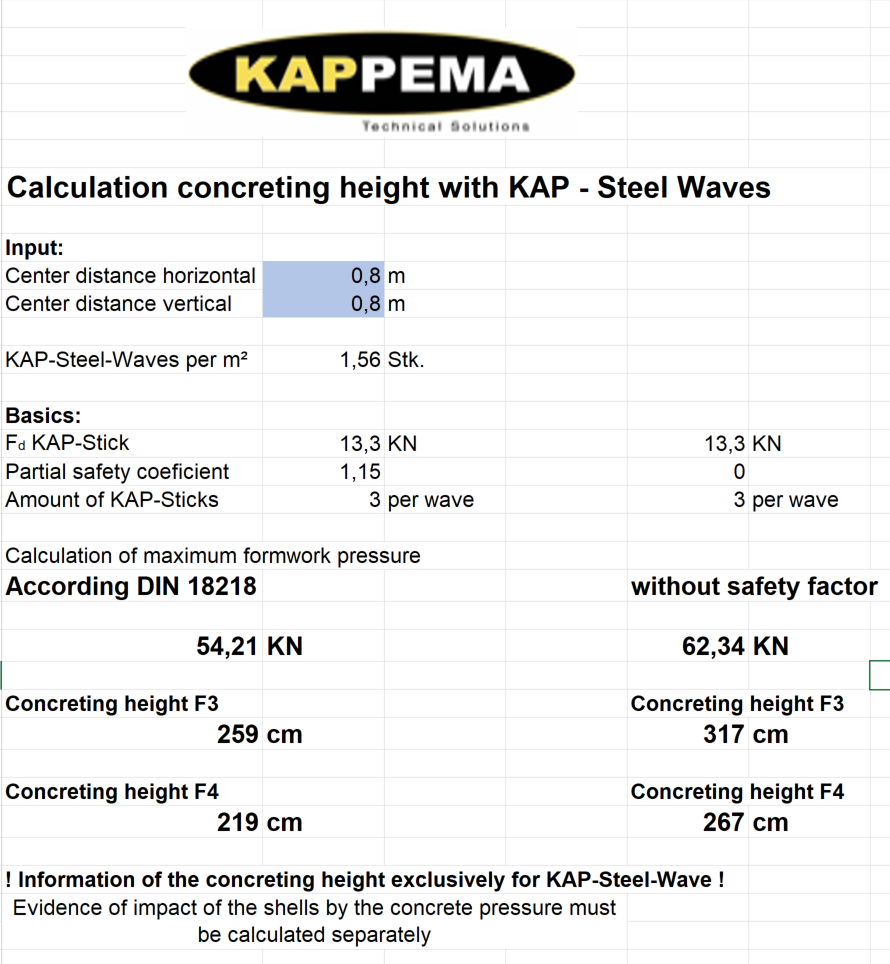

Por lo tanto, la presión de hormigonado máxima absorbible se puede calcular como sigue:

Número de conectores por m² x 3 varillas x 13,3 KN / coeficiente de seguridad parcial 1,15

La altura de hormigonado se calcula aplicando los coeficientes correspondientes en función de la consistencia del hormigón de relleno, independientemente del espesor del muro (presión hidráulica).

Ejemplo:

Distancia horizontal entre varillas: 78 cm

Distancia vertical entre varillas: 70 cm

Altura de hormigonado F3 máx. = 3,25 m

Altura de hormigonado F4 máx. = 2,74 m

Las áreas de panel del muro doble que se encuentran entre los conectores deben justificarse por separado, en función de la armadura instalada y de la distancia entre los conectores KAP-Steel-Wave.
